畫圖，可以說是建筑師的必備技能之一。建筑師們不僅需要精準捕捉腦海中的靈光一現，還要用恰當?shù)男问綄?chuàng)意呈現在紙上或電腦中，為后續的繪圖建模等工作做準備。大師級的建筑手稿什么樣?果然是讓人想象不到的水平!

伊拉克裔英國建筑師Zaha Hadid有“建筑界女魔頭”之稱，曾獲2004年普利茲克建筑獎，作品包括米蘭的170米玻璃塔、蒙彼利埃摩天大廈、迪拜舞蹈大廈等等。她的手稿長什么樣?

| MAXXI MUSEUM手稿 |

via www.zaha-hadid.com

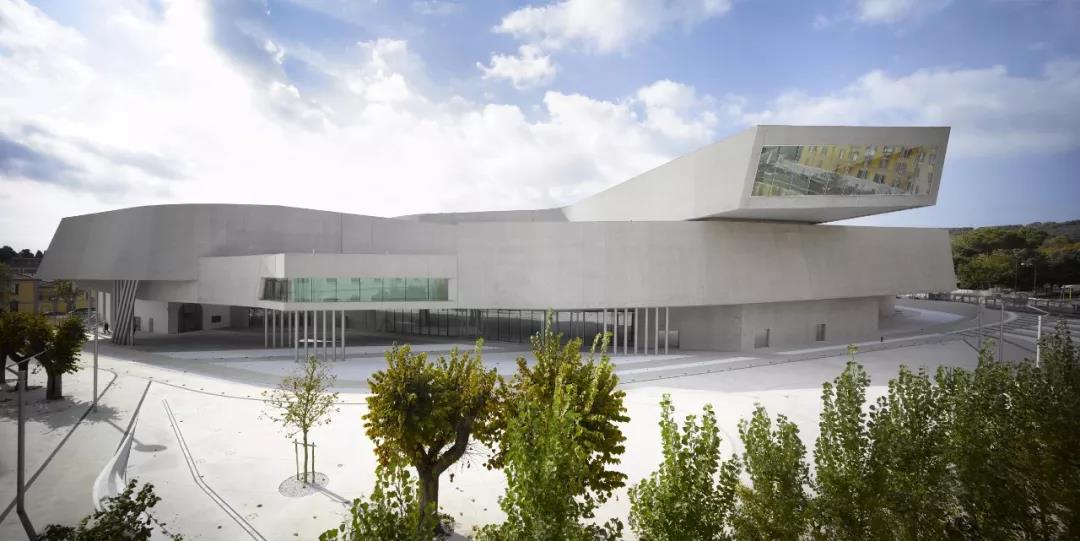

| MAXXI MUSEUM實景 |

via www.zaha-hadid.com

| LF One Exhibition Hall手稿 |

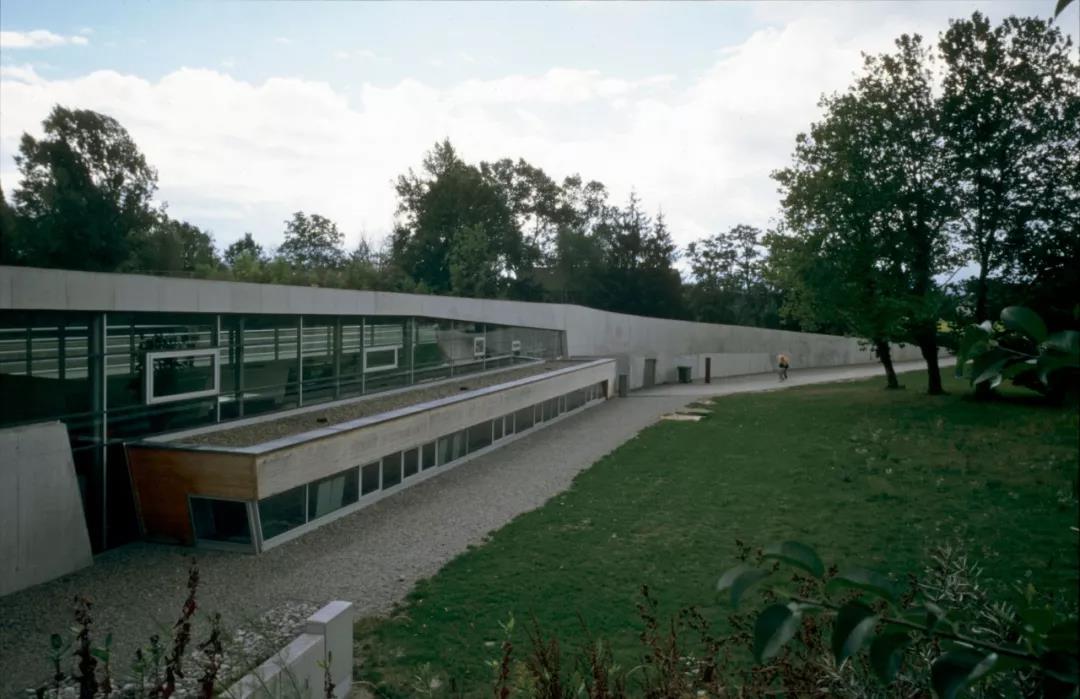

| LF One Exhibition Hall實景 |

Courtesy of Raimund McClain

| Moon Soon Restaurant手稿 |

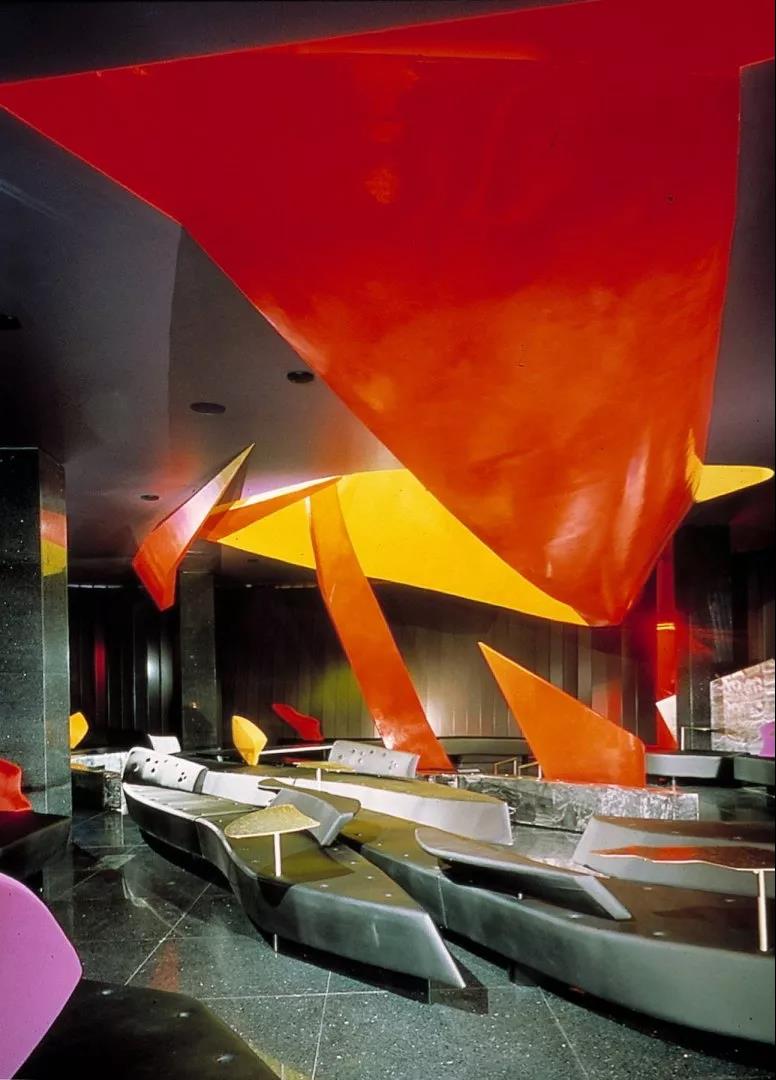

| Moon Soon Restaurant實景 |

Courtesy of Paul Warchol

看到這寥寥數筆、信手涂鴉般的抽象手稿，你能想象出它落成為建筑的樣子嗎?

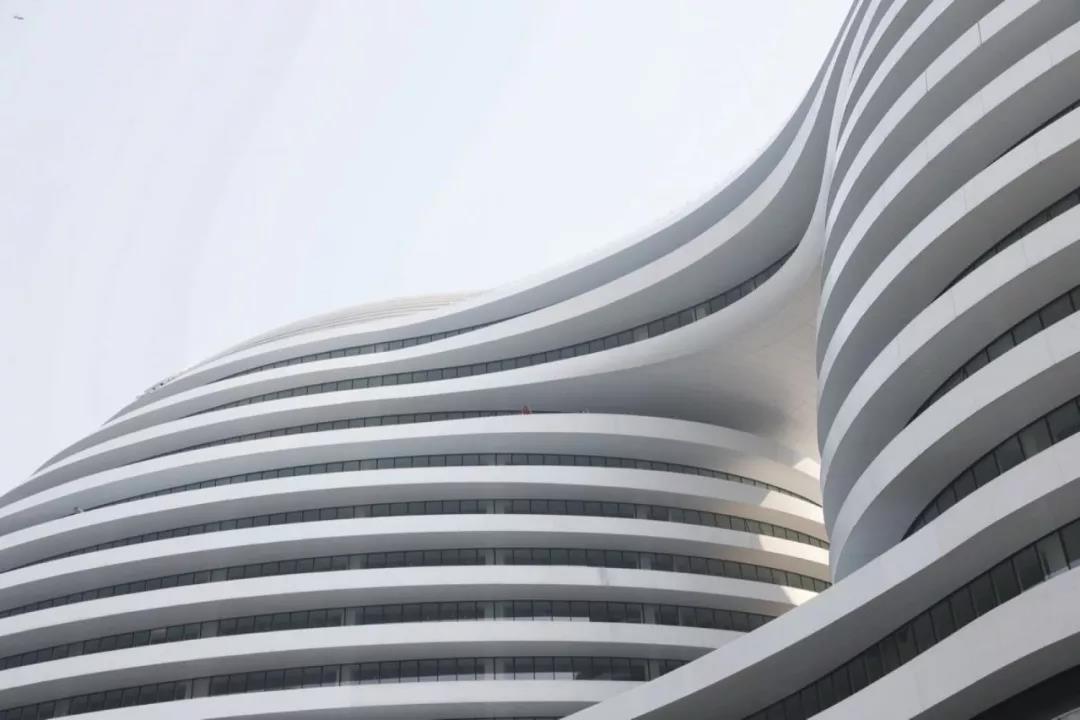

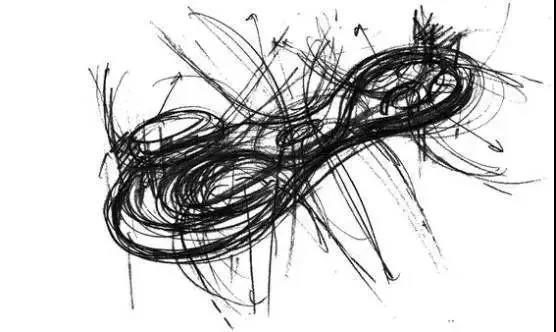

| 銀河SOHO手稿 |

看過了這些或抽象或?qū)憣嵉拇髱熃ㄖ指澹闶欠褚苍诟袊@，設計、施工團隊到底是如何把如此簡約的設計線條，轉化成實實在在的建筑的??將想象變?yōu)楝F(xiàn)實的過程，究竟隱藏著什么秘密呢?

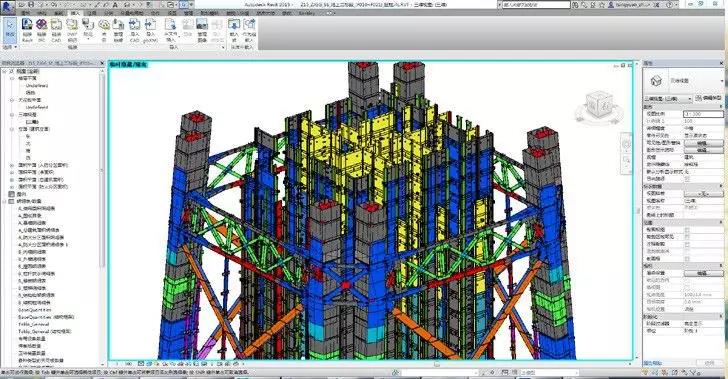

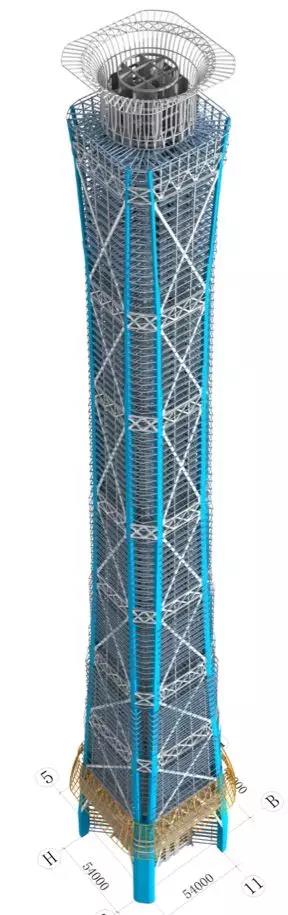

| 中國尊設計圖，使用Revit軟件 |

供圖：中建三局集團有限公司

| 中國尊設計圖，使用Revit 軟件 |

供圖：中建三局集團有限公司

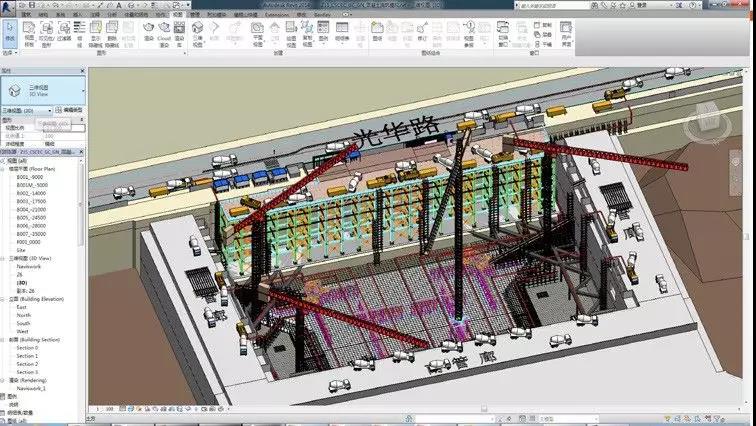

| 中國尊模型，使用Revit、Navisworks等Autodesk軟件 |

供圖：中建三局集團有限公司

在外行眼中，這個過程大概分三步，畫圖-施工-竣工，其實，除了大家看得到的手稿之外，還有很多看不到的重要環節，如使用強大的建筑信息模型 (BIM) 工具Revit來規劃、設計、建造甚至管理建筑。

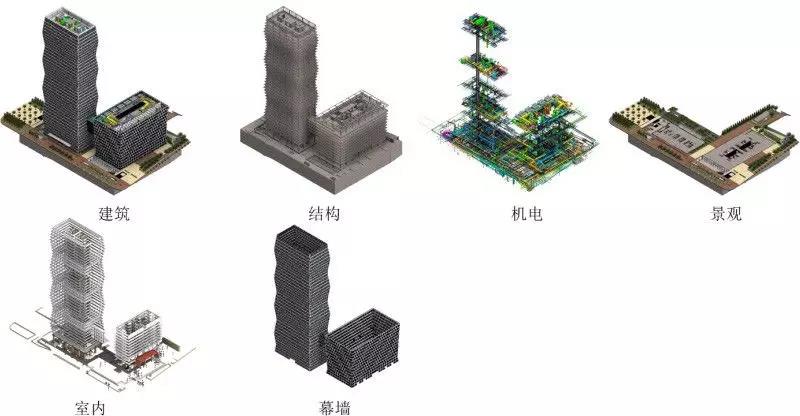

| 古北SOHO各專業模型，使用Revit設計 |

供圖：同濟大學建筑設計研究院

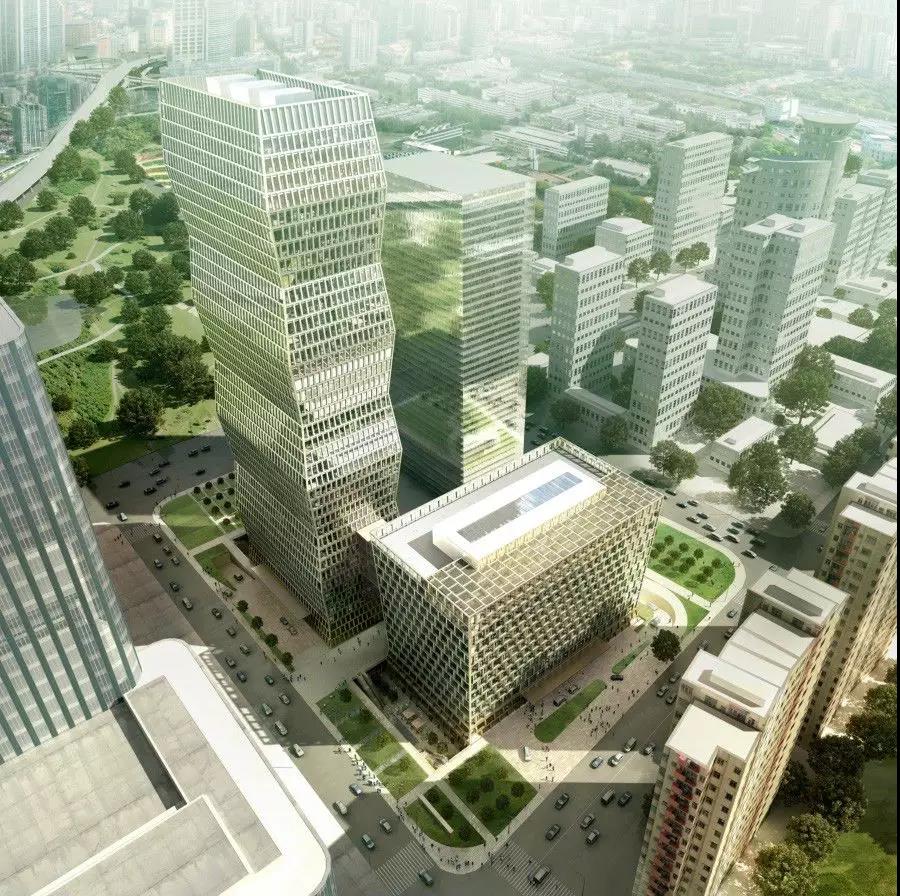

| 古北SOHO |

借助建筑信息模型 (BIM) 工具，如通過 Revit軟件，可以生成一致、協調、完整的基于模型的建筑設計和文檔，能方便地、以三維形式高效而精確地捕獲設計意圖。用Revit進行分析和仿真，還能通過云進行連接來改進設計，多領域團隊之間協作和協調也不在話下。所以，在大師們炫酷的手稿草圖背后，其實還有大量的設計、繪圖、分析工作要做。這些工作在以前需要耗費大量的人力物力來完成。而現在，當BIM逐漸成為工程建設行業的標準，它們完全可以依靠Revit, Navisworks或類似的三維BIM軟件來輕松完成。
